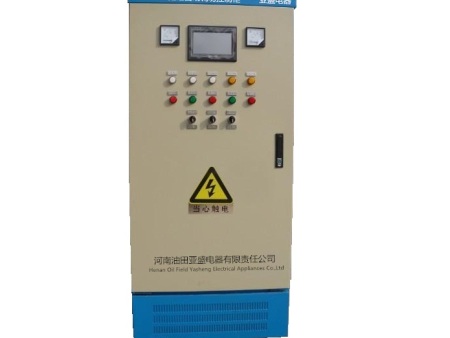

电加热器软启自动调功可控硅控制柜
产品介绍
一、 产品概述
本厂生产的电加热器软启自动调功可控硅控制柜（以下简称可控硅控制柜），可控硅控制柜整合各种保护、控制以及温度自动跟踪、自动调整输出功率为一体的控制柜，专用于各种感性或阻性电加热器保护及控制。
控制柜内大功率控硅触发控制回路（以下简称触发器）采用了专用集成电路器件，提高了该控制柜的稳定度和可靠性，其具有体积小、重量轻、效率高、寿命长、控制灵活、调节平稳、三相对称性好、操作维护方便等一系列优点。克服了现有可控硅控制柜对电网冲击大，使用调节精度差的缺点，实属热控温或降压供电装置中理想的设备。
二、技术参数
2.1 输入电源：三相380V ；频率：50Hz
（单相控制柜使用单相220V，50Hz电源，在此不详细介绍）
2.2 控制方式：自动（DCS控制）/ 手动
2.3 自动控制输入信号： DC 4～20mA
2.4 控制输入信号：三相移相脉冲（触发可控硅）
2.5 工作方式：连续
2.6 负载性质：纯电阻负载与感性负载；
2.7 连接形式：Δ接法/ Y接法
2.8 调压范围（输出电压）：0～375V
2.9 冷却形式：风冷/水冷
三、工作原理
本控制柜的触发器电路采用移相触发原理，根据给定或自控输入信号大小，输出三相触发脉冲，改变可控硅的导通角相位从而平稳地调节可控硅输出电压的有效值，达到调节负载两端电压之目的。
四、型号说明
五、使用条件
5.1 海拔高度不超过1000米，周围温度不高于+50℃，不低于-10℃。
5.2 空气相对湿度不大于95%，
5.3 运行地点无导电、爆炸、尘埃物质，无腐蚀金属和破坏绝缘的气体或蒸汽。
5.4 无剧烈振动和冲击场合。
5.5 室内使用，若客户需要户外型，需在订货时特别提出。
六、产品选型表
注意：
用户若需要使用三相660V、单项220V、单项380V电源供电或负载为感性时，在订货时需要特别提出。
